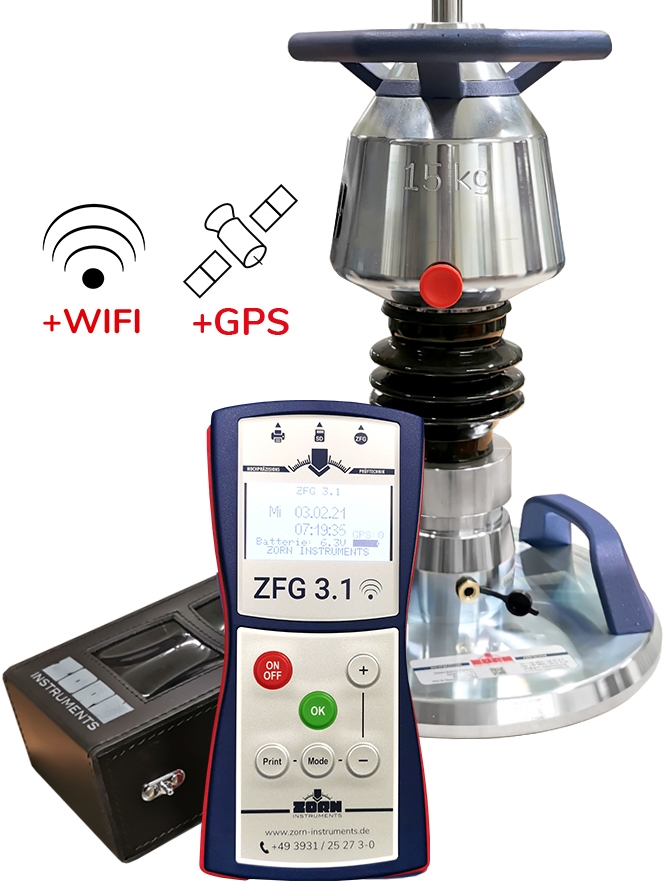

Ľahká dynamická doska (deflektometer) ZORN ZFG 3.1 (10-300) - 15 kg sa používa na kontrolu a následné dokladovanie akosti realizovaného zhutnenia vrstvy zeminy alebo štrku.

Vlastnosti:

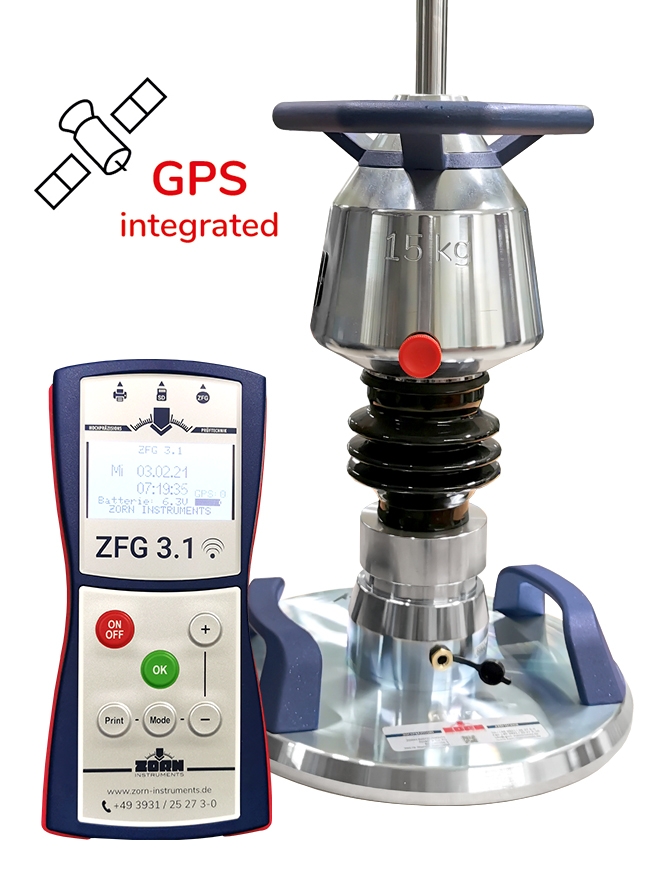

• integrovaný GPS/GNSS prijímač na určenie polohy merania (možné deaktivovať),

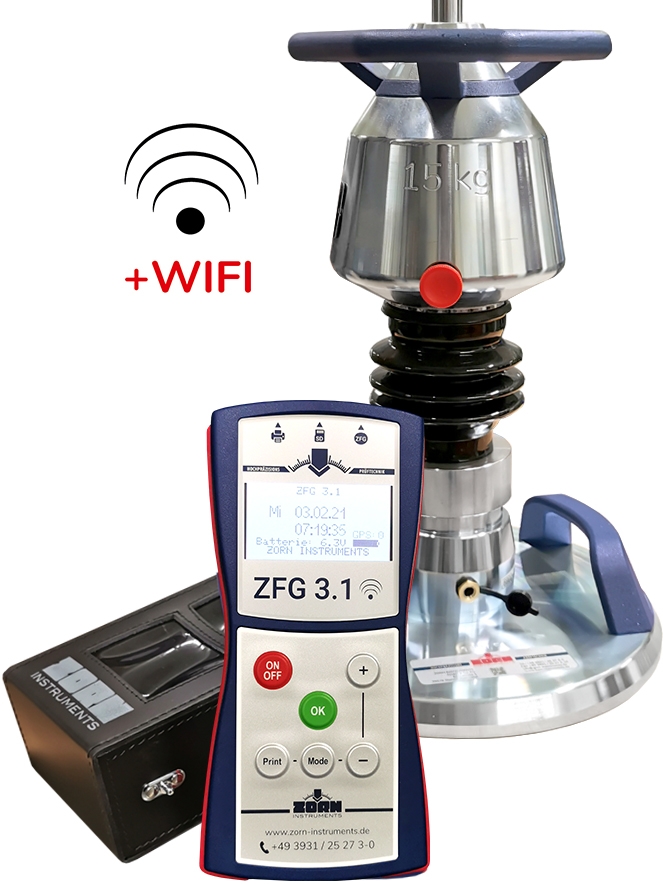

• integrovaný Wi-Fi modul na bezdrôtový prenos údajov zo zariadenia do smartfónu, tabletu alebo počítača,
• záťažové zariadenie s padacím závažím 15 kg, kalibrované rázové zaťaženie 10.605 kN, rozsah merania Evd 70 až 105 MPa (MN/m²),
• základná doska 300 mm so snímačom zrýchlenia (MEMS), max. tlak na podložie 0,1 MPa (MN/m²),
• maximálna hĺbka merania / hĺbka účinku: cca 600 mm,
• teleso snímača pripravené na dynamické CBR a základnú dosku 150 mm,
• možnosť dokúpiť záťažové zariadenie s padacím závažím 10 kg a rázovým zaťažením 7.07 kN, rozsahom merania Evd 15 až 70 MPa (MN/m²)*,

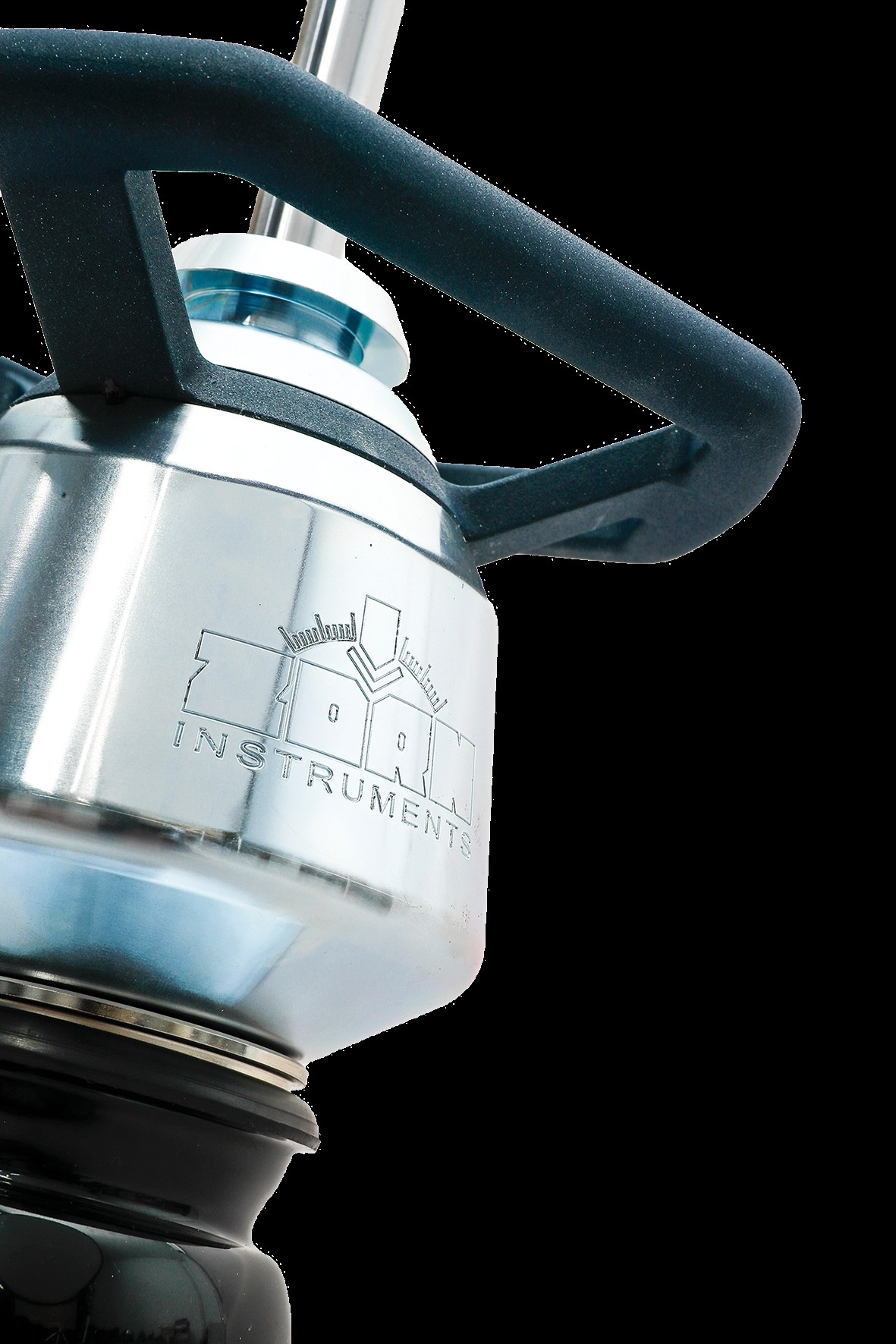

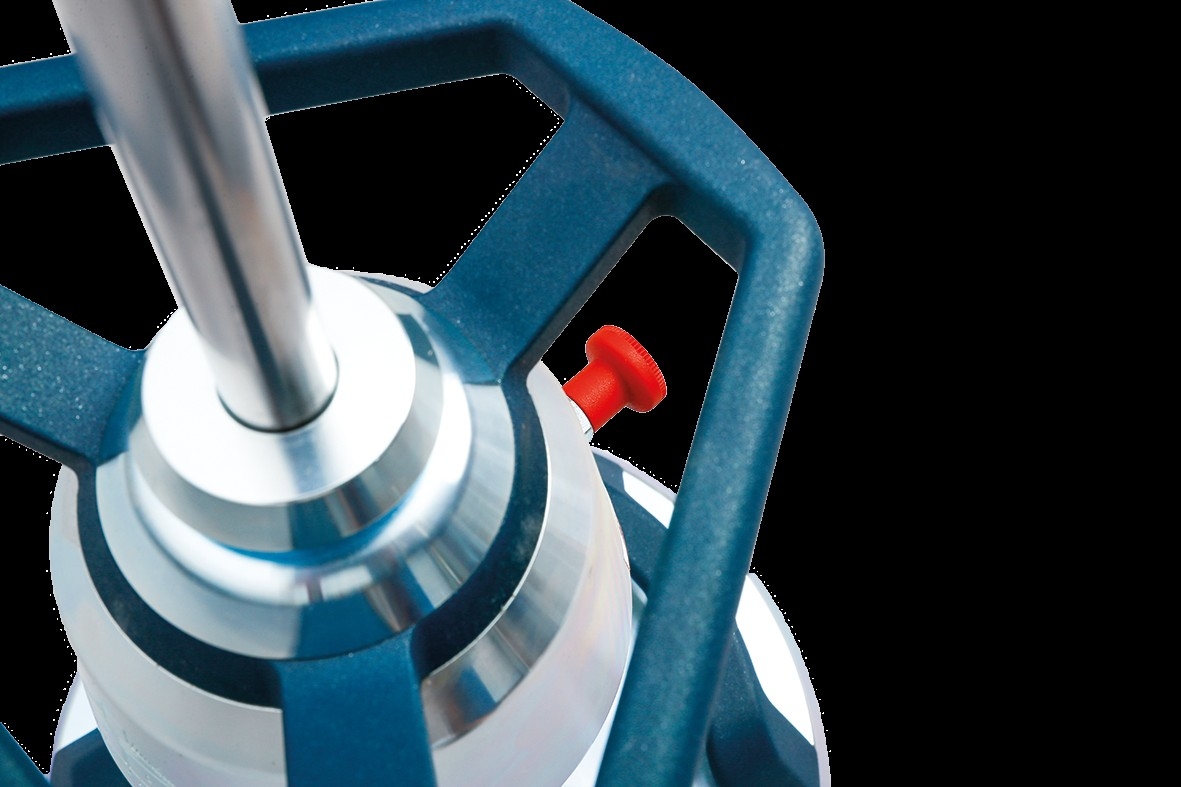

• ergonomická trojuholníková rukoväť s protišmykovou povrchovou úpravou,
• všetky kovové časti sú vysoko kvalitne pozinkované a prístroj je tak chránený proti korózii a určený na použitie na náročných stavbách,

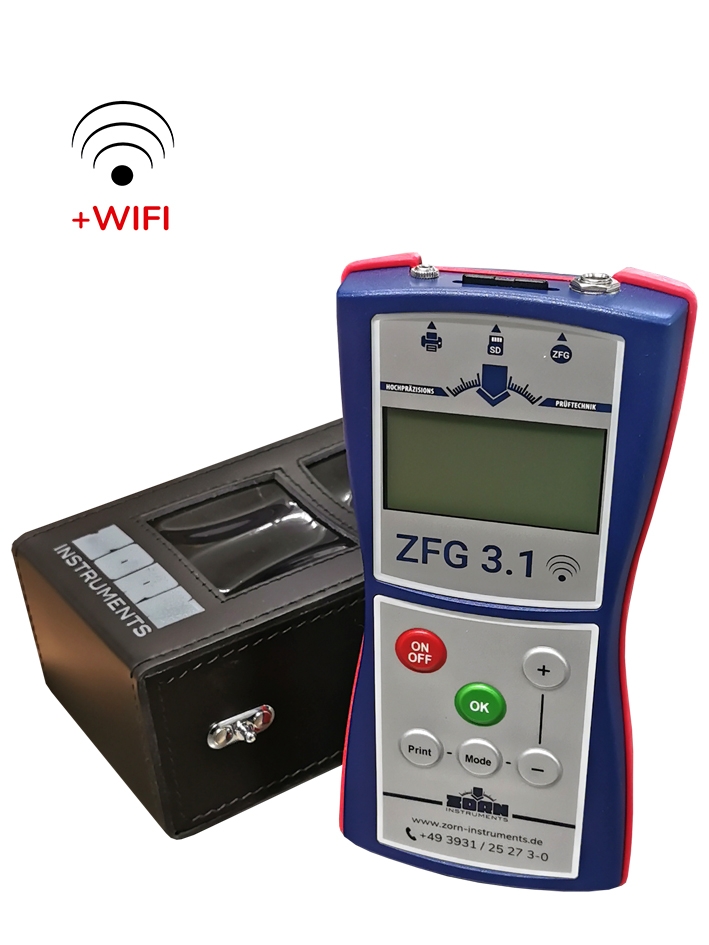

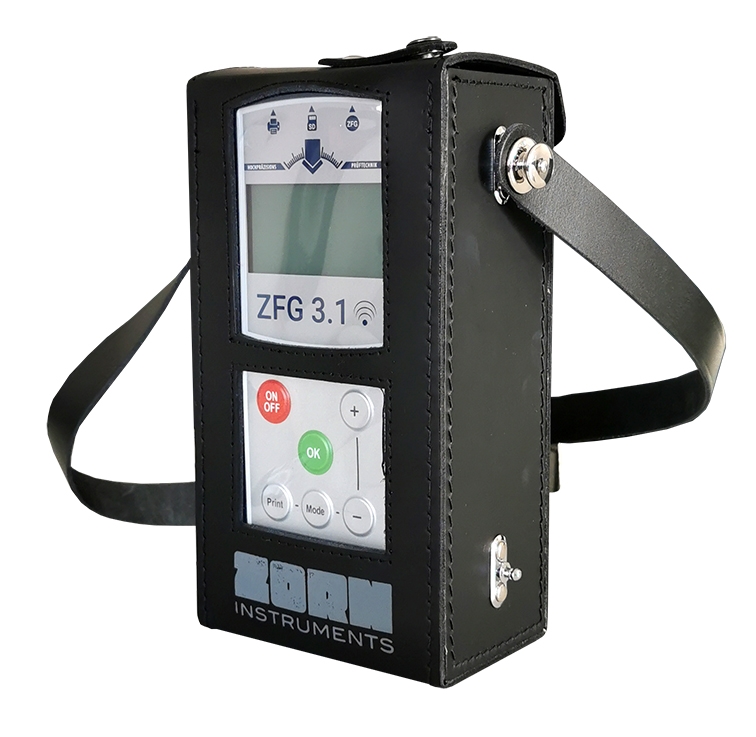

• ručná elektronická jednotka v pevnom celokoženom puzdre odolnom voči poveternostným vplyvom,
• automatický výpočet priemernej deformácie (s), hodnoty s/v a modulu Evd,
• viacjazyčný grafický displej s podsvietením,
• interná pamäť a SD karta pre 10 000 meraní, automatické ukladanie,
• autotest snímača (2G) a integrovaná pripomienka kalibrácie,
• štyri štandardné batérie R6 (typ Mignon / AA) na cca 1 500 testov (súčasť balenia),

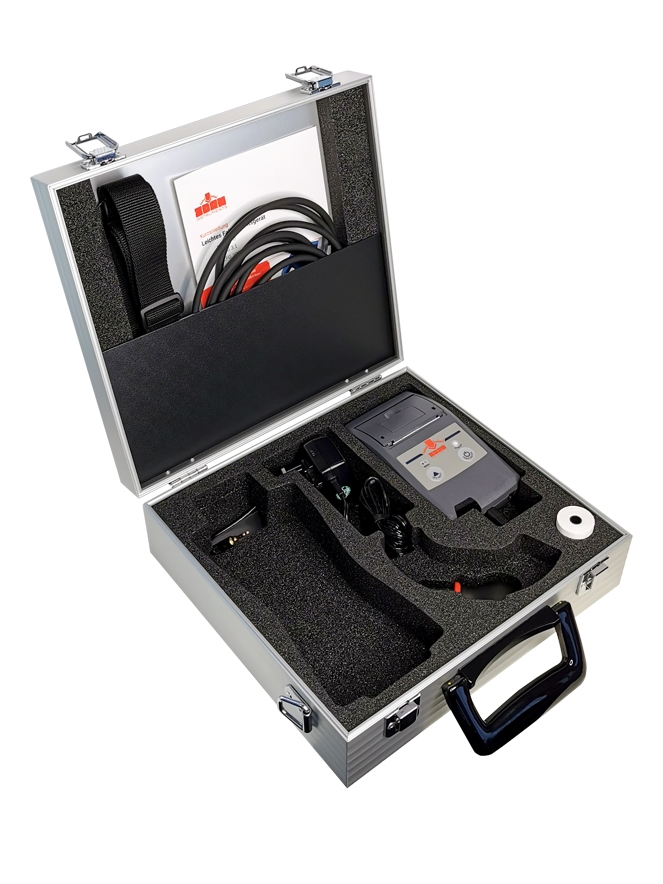

• rozhranie pre termotlačiareň,
• kalibračný protokol a podrobný návod na obsluhu,
• softvér (ZORN FG-WebApp, licencia pre jedného používateľa) na vyhodnocovanie, porovnávanie a tvorbu protokolov; možnosť použitia online / offline.

* Voľba hmotnosti závažia 10 kg alebo 15 kg závisí od zvoleného rozsahu merania alebo hrúbky podkladového štrku. Záťažové zariadenie 10 kg  je vhodné pre rozsah merania 15 až 70 MPa (MN/m2) a zrnitosť štrku 1 až 30 mm. Na druhej strane záťažové zariadenie 15 kg  je vhodné pre rozsah merania 70 až 105 MPa (MN/m2) a zrnitosť štrku 31 až 63 mm. Oba rozsahy udávajú hodnoty Evd. Stupeň zhutnenia sa potom zakladá výhradne na skúsenostiach a pracovníkovi kontroly dáva okamžitú odpoveď o očakávanej účinnosti realizovaného zhutnenia zeminy alebo štrku. Vďaka tomu je možné rýchlo rozhodnúť o ďalšom zlepšení zhutnenia alebo štrku priamo na stavenisku.

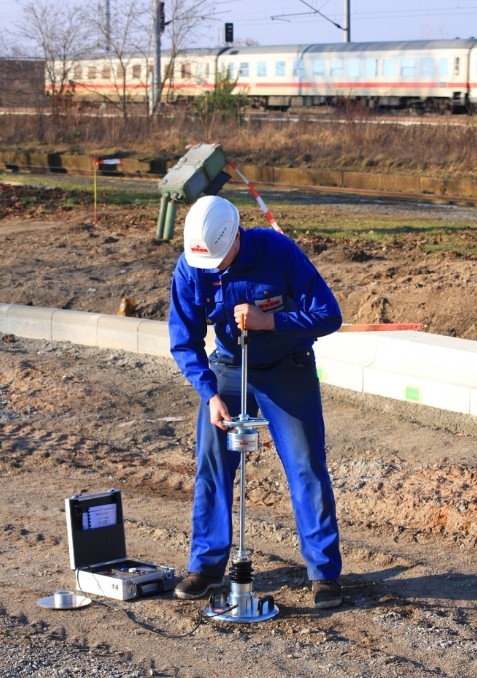

Prístroj môžete využiť pri stavbe ciest a koľajníc, pri stavbe hrádzí a svahov, taktiež pri ukladaní kanalizácie a pri množstve ďalších druhoch zemných prác.

Prístroj je nenáročný na obsluhu a na jeho prevádzku stačí jeden pracovník. Nenáročná obsluha je možná aj vďaka pomerne nízkej hmotnosti zariadenia. Prístroj je možné vďaka svojim rozmerom využiť aj v pomerne tesných priestoroch. Jedna séria meraní zaberie cca. 3 minúty.
