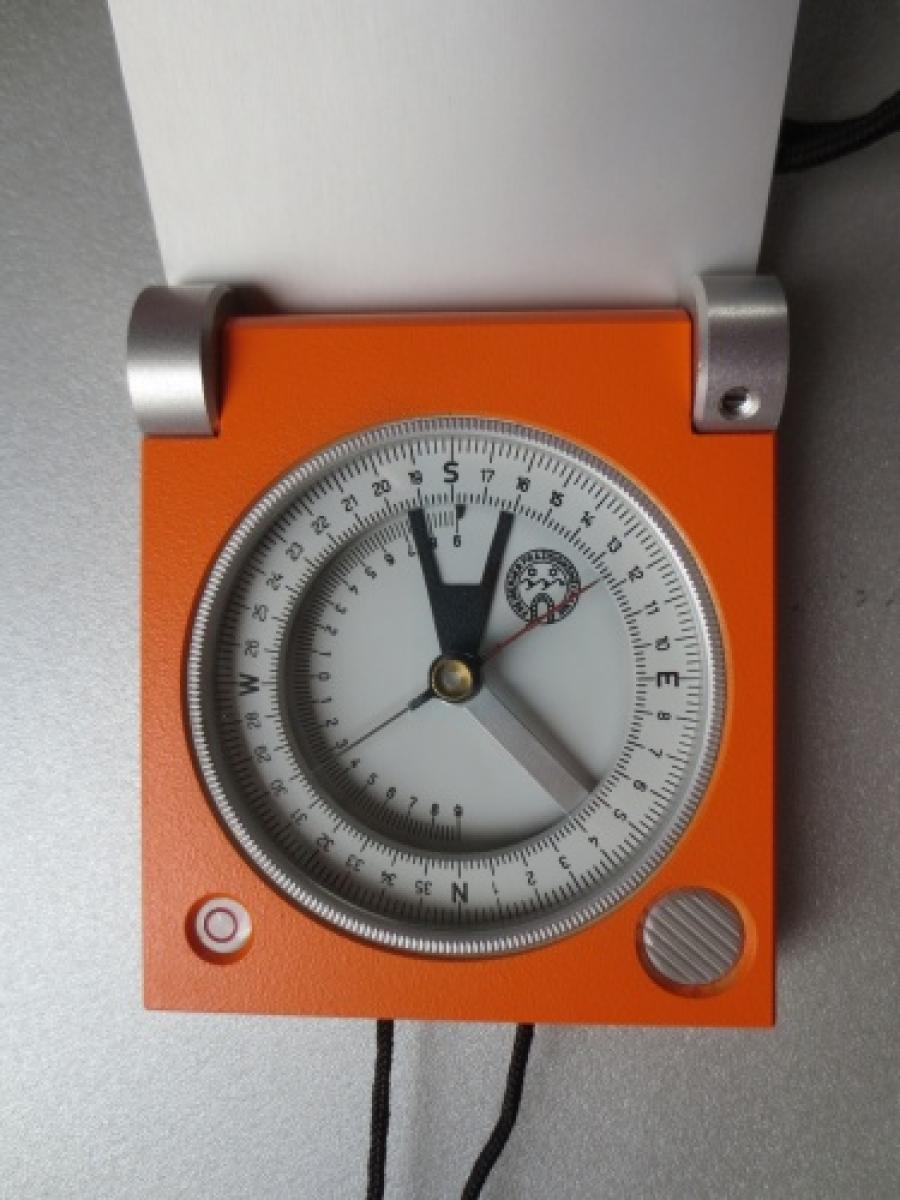

Freibergský geologický kompas I3

Kompasy Freiberg umožňujú ako rýchle odčítanie smerov (0 - 360 °), tak aj veľkosti úklonov v jednej operácii. Integrovaný kyvadlový inklinometer so stupnicou v hornom kryte s odpočtom po 5 °. Kompas nie je vybavený zrkadlom. Má milimetrovú stupnicu a 2 bublinkové vodováhy, jednu pre horizontálne a jednu pre vertikálne ustálenie. Pre rýchle ustálenie slúži mechanická aretácia. Je vhodný aj pre meranie na južnej pologuli. Je dodávaný s koženým puzdrom upevniteľným na opasok.

Technické parametre:
Stupnica azimutu:

• priemer: 45 mm,
• delenie: 2°,
• odhad: 0,5°.

Stupnica sklonomeru:

• tlačená stupnica,
• priemer: 22 mm,
• delenie: 5°,
• odhad: 1°.

 Inklinometer:

• rozsah merania: +/- 90°,
• delenie stupnice: 2°,
• odhad: 0,5°.

Príložná hrana, mierka:

• dĺžka: 70 mm,
• delenie: 1 mm,
• nastavenie deklinácie: ľubovoľné,
• maximálny uhol nastavenia sklonomeru: 225°,
• presnosť nastavenia hornej váhy: cca. 40´,
• presnosť nastavenia postrannej vodováhy: cca. 60´.

Rozmery:

• kompas: 93 x 76 x 22 mm,
• kožené puzdro: 104 x 91 x 45 mm,
• váha: cca. 250 g.
