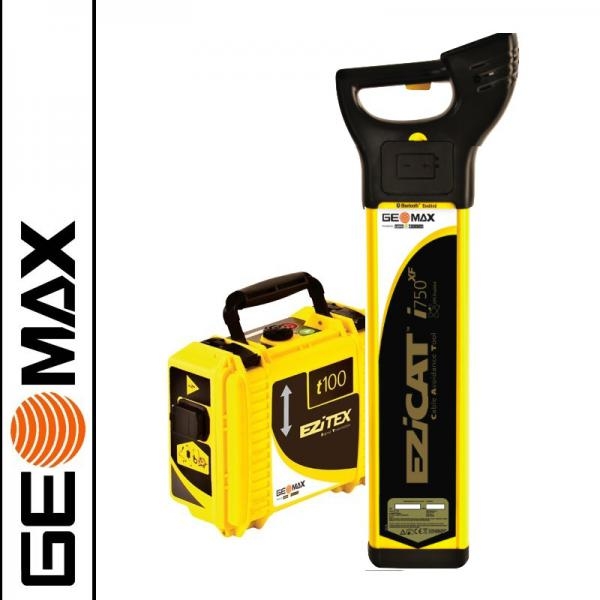

Vyhľadávač vedení GEOMAX EZiCAT i750 s GPS a Bluetooth + generátor EZiTEX t100xf

Vyhladávač inžinierskych sietí EZiCAT i750 je vybavený GPS modulom s komunikačným rozhraním Bluetooth. Možnosť určenia hĺbky vedenia. Je konštruovaný na bezproblémové a spoľahlivé určovanie trasy podzemných inženýrských sieti.

Okrem štandardného vyhľadávania vie EZiCAT i750 v súčinnosti s generátorom signálu EZiTEX t100 / T300 určiť aj hĺbku vedenia pod povrchom. Je tiež vybavený vnútorným GPS modulom a vnútornou pamäťou. Do tejto pamäti sa priebežne ukladajú údaje o meraní, čo znamená, že po ukončení práce je používateľ schopný zistiť kde, kedy a ako bola hľadačka použitá. K počítaču sa lokátor EZiCAT i750 pripája bezdrôtovo prostredníctvom rozhrania Bluetooth. Na komunikáciu medzi vyhľadávačom a PC slúži komunikačný softvér.

Lokátor EZiCAT i750 má odolnú konštrukciu, ktorá ho predurčuje na dlhodobé užívanie aj v nepriaznivých podmienkach. Navyše ide o zariadenie, ktoré je veľmi ľahko ovládateľné, a ktoré je vhodné používať pred začatím výkopových prác, aby sa zabránilo nechcenému prerušeniu podzemného vedenia. Vyhľadávačom je možné trasovať elektrické káble pod prúdom, dátové či telekomunikačné panely a vodivé potrubia (oceľ, liatina ...). V súčinnosti s generátorom signálov, prípadne s ďalším príslušenstvom, možno detekovať aj nevodivé vedenia.

Doporučené príslušenstvo k lokátora EZiCAT i750 s Bluetooth:

• generátor signálu EZiTEX t100 / T300,
• vyhľadávací sonda s vodičom EZiROD,
• indukčné signálne kliešte,
• signálne zástrčka,
• dvojfrekvenčné sonda,
• ochranná taška pre lokátor.

Generátor signálu

Generátor signálu má dve základné frekvencie EZiTEX t100 a je určený pre vyhľadávanie inžinierskych sietí, ktoré samy o sebe neemitujú žiadnym lokátorom (hledačkou) zachytiteľný signál. Po pripojení generátora s výkonom 1W k vedeniu sa generuje signál frekvencia 8 kHz alebo 33 kHz, ktorý potom prechádza vlastným podzemným vedením. Emitovaný signál vyvoláva sekundárne elektromagnetické žiarenie neprístupného vodiča, ktoré je potom detekovateľné lokátorom (hledačkou inžinierskych sietí).

Generátor signálu EZiTEX a detektor EZiCAT spolu vytvárajú výkonnú zostavu pre rýchle a spoľahlivé vyhľadávanie a trasovanie inžinierskych sietí. Prepojenie medzi generátorom signálu  a vodičom možno dosiahnuť buď priamym napojením generátora na vedenie pomocou vodiča a svorky alebo prostredníctvom signálnych klieští, ktoré daný vodič alebo potrubie kruhového prierezu svojimi čeľusťami objímu. Generátor EZiTRACE vie naviac vysielať aj taký signál, ktorý v skrytom vedení indukuje elektromagnetické vlnenie bez nutnosti sa na vodič či potrubia priamo pripojiť.
