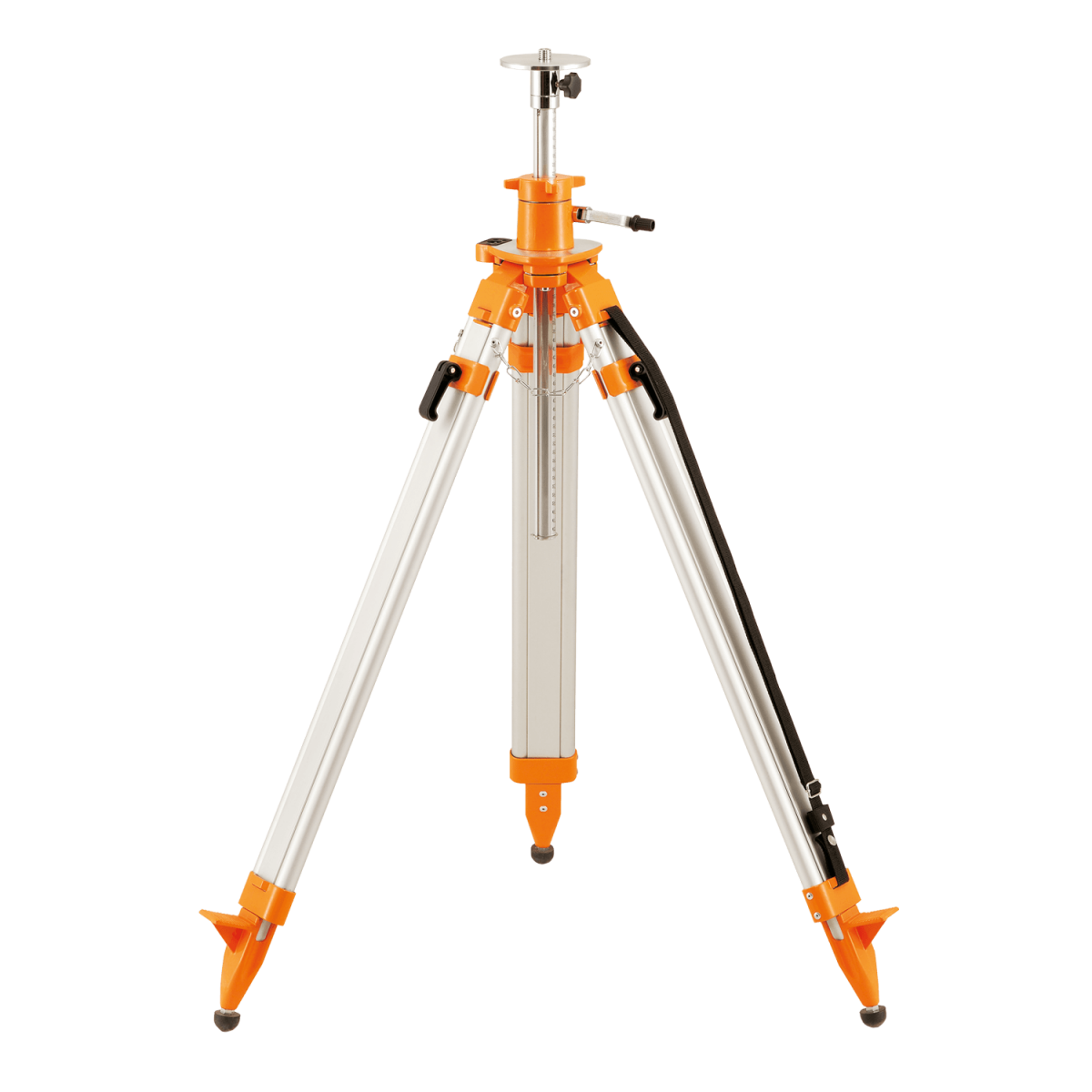

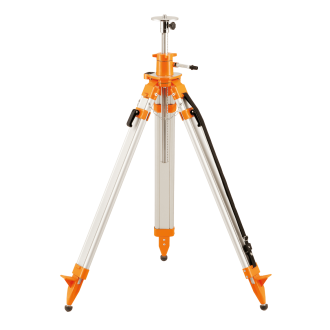

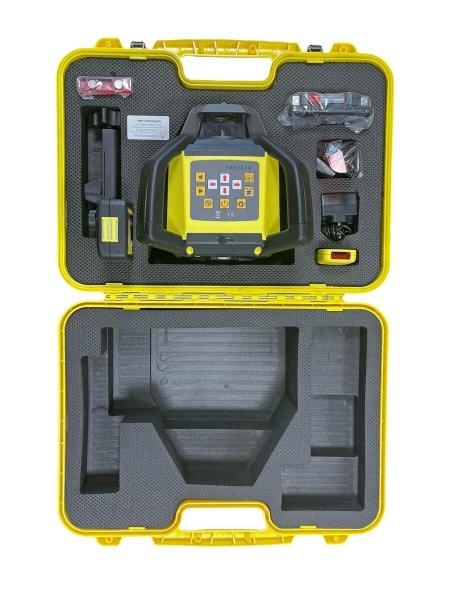

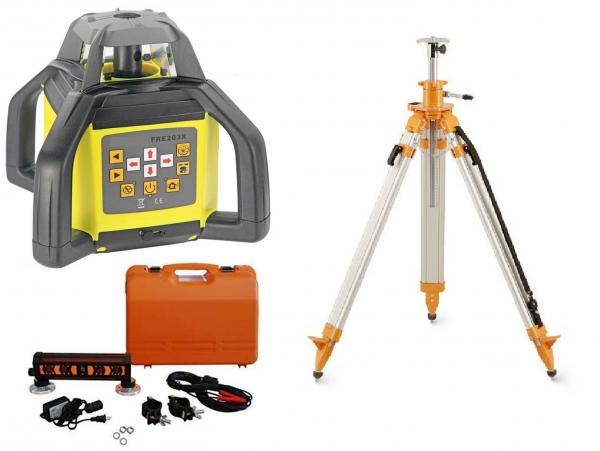

Zostava rotačného lasera FRE-203XR s červeným lúčom s prijímačom na zemné stroje GeoFennel FMR 700 a s výsuvným statívom s kľukou.

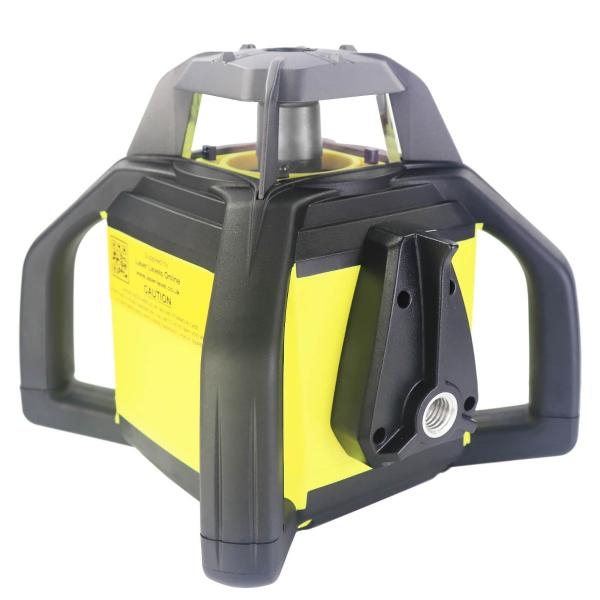

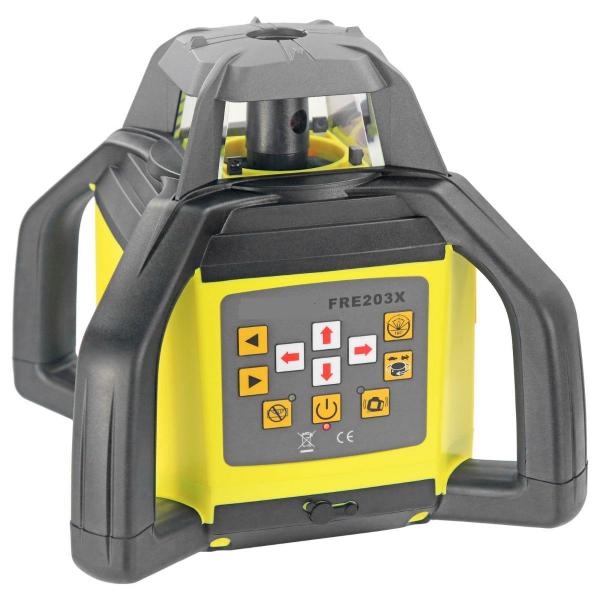

FRE-203XR je presný rotačný laser s červeným lúčom pre vodorovnú aj zvislú rovinu a sklony v osiach X a Y. Vyniká veľmi ľahkým a intuitívnym ovládaním, je kompaktný a odolný. Ideálny multifunkčný laser pre prácu v interiéri i exteriéri. Prístroj vyniká aj presnosťou +/- 1 mm / 10 m a dosahom s prijímačom až cca 600 m. Prístroj je napájaný NiMH akumulátorom a prevádzkový čas na jedno nabitie je cca 20 h. Má k dispozícii aj priehradku na alkalické batérie.

Vlastnosti:

• plne automatický horizontálny a vertikálny laser pre vnútorné a vonkajšie použitie,
• plne automatické rýchle urovnanie skenovacej hlavy po zapnutí,
• rozsah samourovnania ± 5°,
• zabudovaná funkcia TILT, ktorá pri zmene výšky prístroja, napríklad v dôsledku nárazu do prístroja alebo statívu, nedovolí opätovné spustenie laseru a tým predchádza chybám pri meraní,
• funkcie skenovania - 0, 10, 45, 90, 180°,
• sklon u tohto laseru je možné manuálne nastaviť v oboch osiach do 5°.

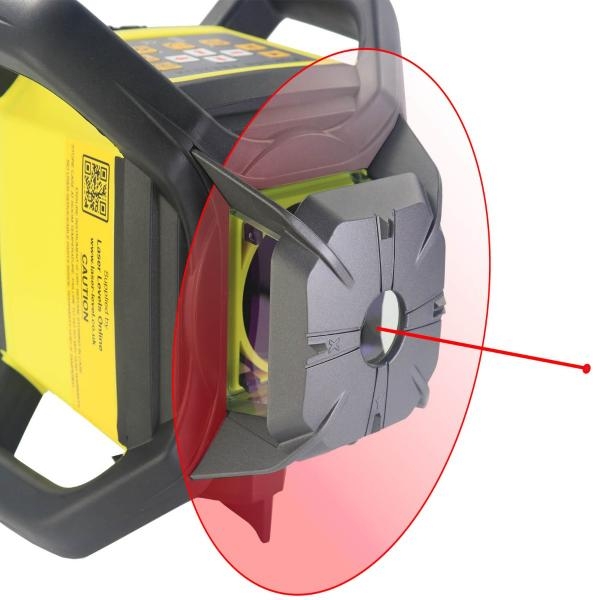

• laserová olovnica na strope aj na podlahe,
• rýchlosť rotácie je nastaviteľná na 60, 120, 300, 600 otáčok za minútu,
• ochrana rotora,
• laser ponúka veľmi dobrú ochranu proti vniknutiu prachu a vody do prístroja a splňuje normu IP 66,
• NimH akumulátorové batérie s dlhou životnosťou.

Technické parametre prijímača FRD600A-HD:

• odčítanie v mm priamo na displeji,
• veľký LCD displej na prednej a zadnej strane,
• veľkosť šípok je úmerná výškovému rozdielu,
• extra veľké prijímacie pole so 125 mm dĺžkou,
• 3 úrovne presnosti, voliteľná: ± 1,0 mm, ± 5,0 mm, ± 10 mm,
• nastaviteľná hlasitosť,
• automatické vypnutie,
• extrémne robustný,
• jednoduché ovládanie,
• zobrazenie stavu batérie na displeji,
• včítane držiaku pre prijímač,
• pracovný dosah: až 600 m (v závislosti od laseru),
• trieda ochrany: IP 56,
• napájanie: 9 V batéria,
• prevádzková doba prijímača: asi 60 h.

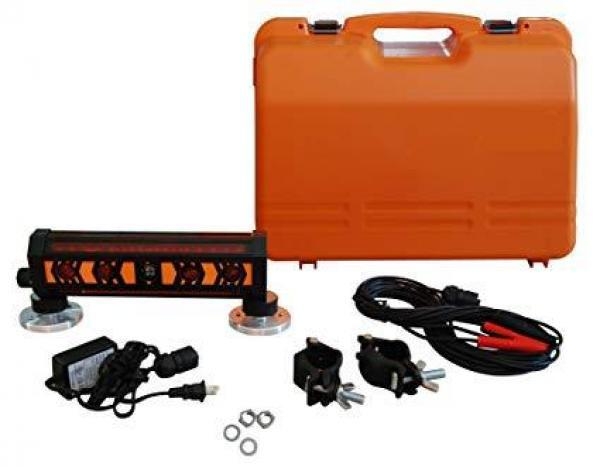

+ GeoFennel FMR 700 - prijímač pre riadenie zemných strojov. Použiteľný k laseru s červeným aj zeleným lúčom!

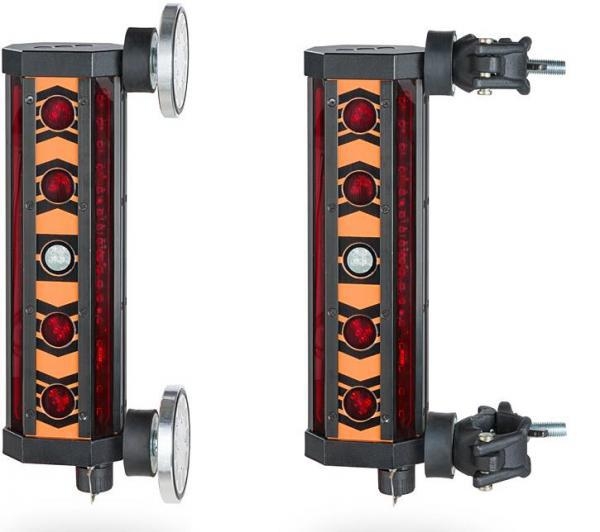

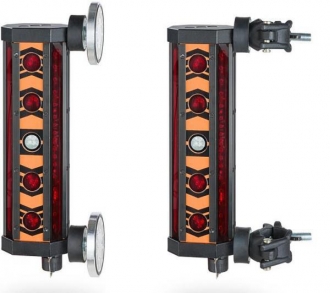

Prijímač má vymeniteľné úchyty M (magnet, na obrázku vľavo) alebo C (klip, na obrázku vpravo) ktorý sa pripevňuje na radlicu zemného stroja. Má 25 cm dlhé okienko pre príjem laserového lúča, ktorý vydáva rotačný laser umiestnený na okraji staveniska. Vďaka tomuto prijímaču možno dodržať požadovanú presnosť pri práci so stavebnými strojmi. Je použiteľný pre permanentnú výškovú kontrolu na stavenisku, pretože prijímač má 360 ° príjem laserového lúča.

Technické parametre:

• uhol príjmu lúča: 360°.
• presnosť jemná: +/- 2 mm až +/- 10 mm,
• presnosť hrubá: +/- 5 mm až +/- 23 mm,
• pracovný dosah: 200 m,
• napájanie / doba prevádzky: 7.2 V NiMH akumulátor / 40 hodín,
• doba nabíjania: 15 hodín,
• pripevnenie k stroju: magnetom alebo klipom (oboje sú súčasťou balenia),
• odolnosť voči vode a prachu: IP 66m
• teplotné pracovné rozpätie: - 20 °C do + 50 °C,
• rozmery: 376 x 180 x 49 mm (prijímač),
• hmotnosť (len prijímač): 3.1 kg.

Technické údaje

• Typ lasera: rotačný
• Samostatný/zostava: zostava
• Použitie lasera: horizontálny, sklonový
• Farba lasera: červená
• Laserová dióda / trieda lasera: 635 nm / 2
• Samonivelačný: áno
• Rozsah samonivelizácie: ± 5°
• Presnosť lasera vodorovná: ± 1 mm na 10 m
• Presnosť lasera zvislá: ± 1 mm na 10 m
• Nastavenie sklonu v ose X: -5 % až +5 %
• Nastavenie sklonu v ose Y: -5 % až +5 %
• Prijímač (súčasť balenia): áno (mm prijímač)
• Dosah lasera bez prijímača: Ø 50 m
• Dosah lasera s prijímačom: Ø 600 m
• Rýchlosť rotácie ot./min.: 60, 120, 300, 600
• Rozsah skenovania: 0°, 10°, 45°, 90°, 180°
• Odolnosť voči vode a prachu: IP 66
• Diaľkové ovládanie: áno
• Dosah diaľkového ovládania: 20 m
• Funkcia WMS: nie
• Funkcia TILT: áno
• Typ nabíjania: batérie aj akumulátor
• Výdrž akumulátora na 1 nabitie: 20 h
• Pracovný teplotný rozsah: -20°C až + 50 °C
• Hmotnosť: do 2,5 kg
