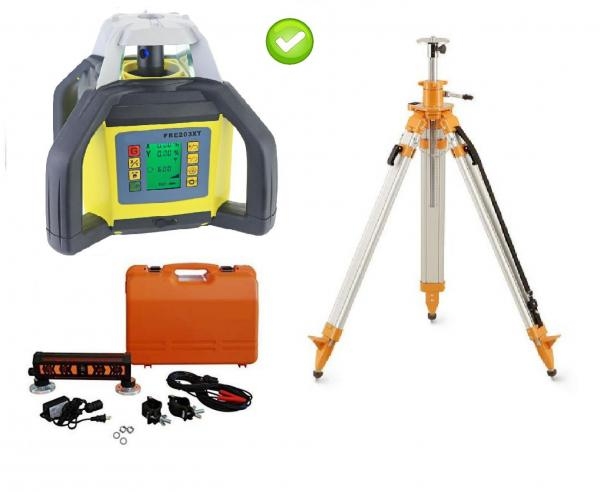

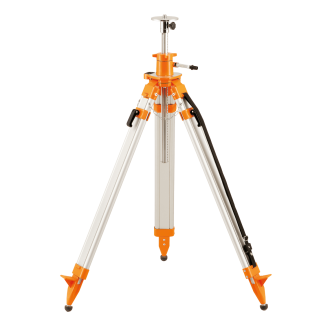

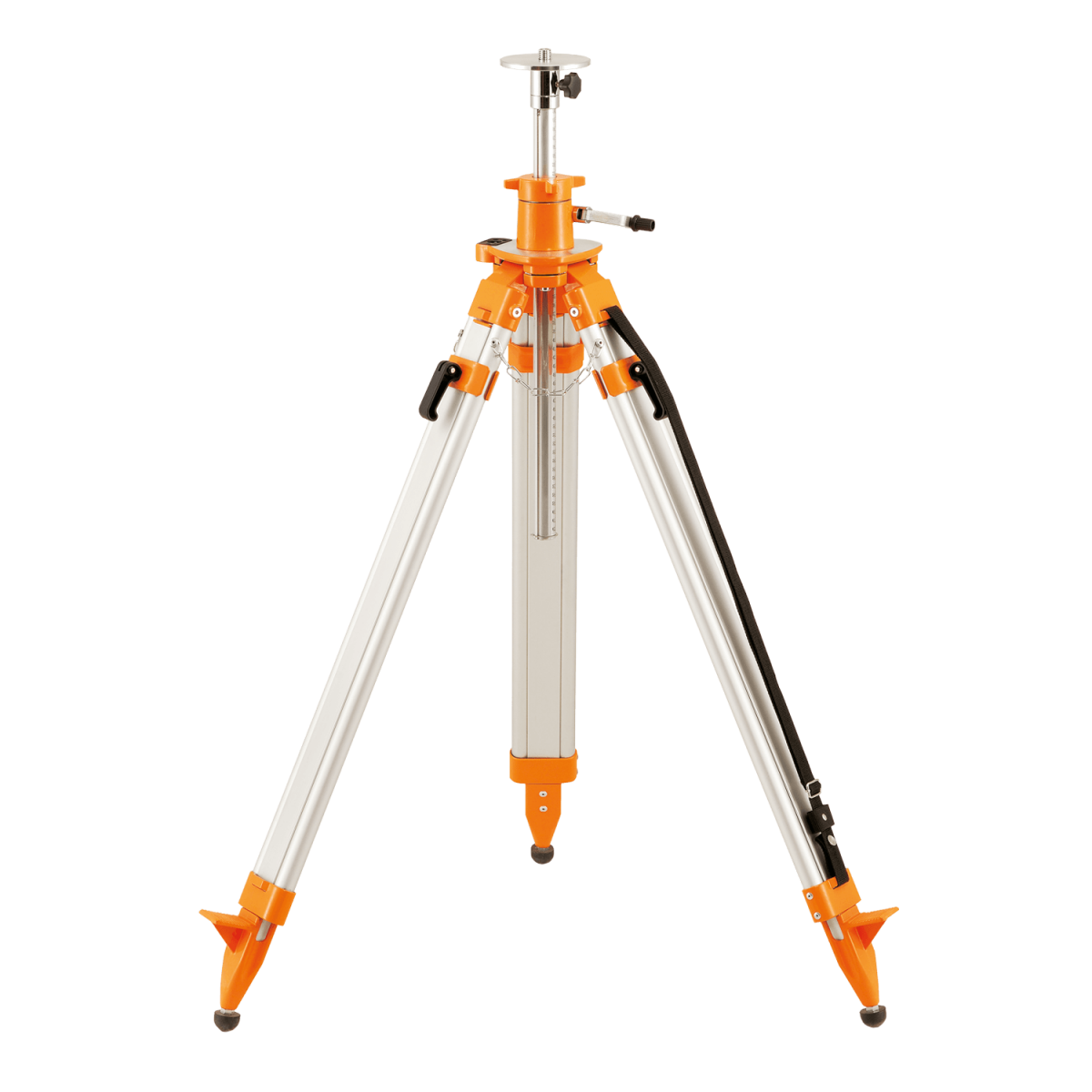

Zostava prístroja FRE-203XTG s prijímačom na zemné stroje GeoFennel FMR 700 a s výsuvným statívom s kľukou.

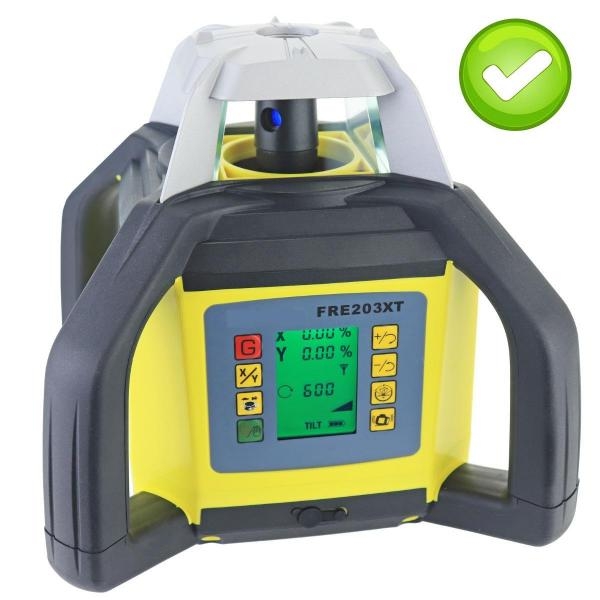

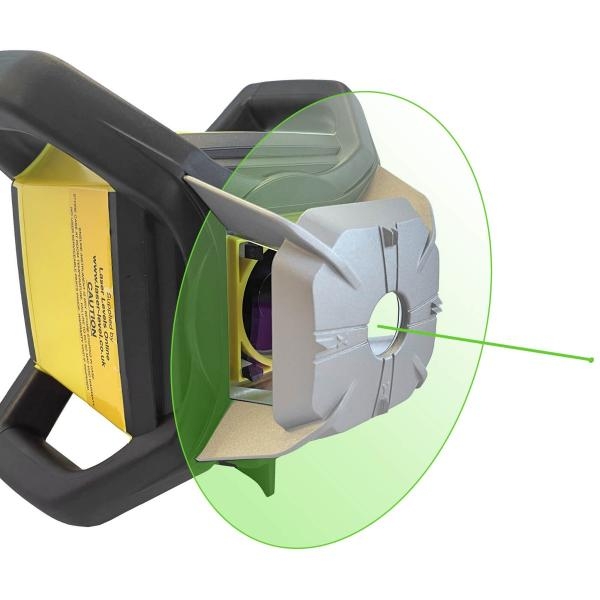

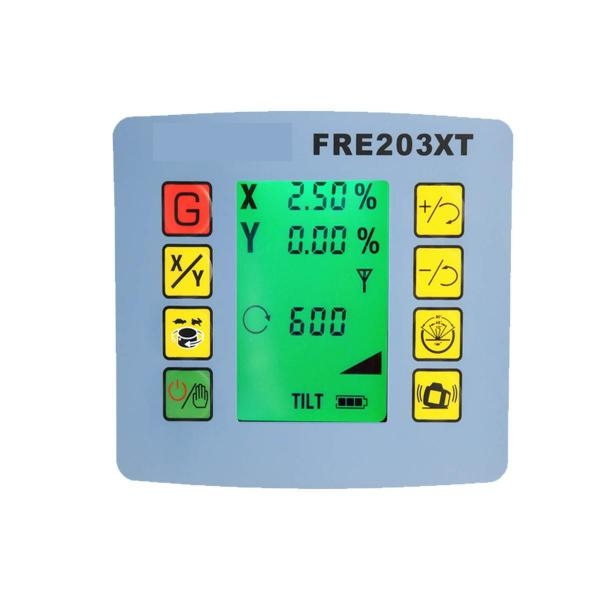

FRE-203XTG je veľmi presný rotačný sklonový laser so zeleným lúčom pre vodorovnú aj zvislú rovinu a s možnosťou digitálneho nastavenia sklonu v osiach X a Y až na 10%. Sklony je možné nastavovať pomocou digitálneho displeja. Kompaktný a odolný prístroj zaručuje vysokú presnosť realizovaných prác a to aj na veľké vzdialenosti v náročnom teréne. Jeho presnosť je 1 mm / 10 m. Pracovný dosah s prijímačom je cca 500 m. Prístroj je napájaný NiMH akumulátorom a prevádzkový čas na jedno nabitie je cca 20 h. Má k dispozícii aj priehradku na alkalické batérie. Zelený lúč je 4x lepšie viditeľný, ako červený!

Vlastnosti:

• plne automatický horizontálny a vertikálny laser pre vnútorné a vonkajšie použitie,
• plne automatické rýchle urovnanie skenovacej hlavy po zapnutí,
• rozsah samourovnania ± 5°,
• zabudovaná funkcia TILT, ktorá pri zmene výšky prístroja, napríklad v dôsledku nárazu do prístroja alebo statívu, nedovolí opätovné spustenie laseru a tým predchádza chybám pri meraní,
• funkcie sklonu a skenovania,
• digitálny sklon X a Y je možné s pomocou diaľkového ovládania nastaviť až na 10%,
• laserová olovnica na strope aj na podlahe,
• ochrana rotora,
• stupeň ochrany voči vniknutiu prachu a vody do prístroja je IP 54,
• NimH akumulátorové batérie s dlhou životnosťou,
• diaľkové ovládanie má dosah 60 m.

 Technické parametre prijímača FRD600A-HD:

• odčítanie v mm priamo na displeji,
• veľký LCD displej na prednej a zadnej strane,
• veľkosť šípok je úmerná výškovému rozdielu,
• extra veľké prijímacie pole so 125 mm dĺžkou,
• 3 úrovne presnosti, voliteľná: ± 1,0 mm, ± 5,0 mm, ± 10 mm,
• nastaviteľná hlasitosť,
• automatické vypnutie,
• extrémne robustný,
• jednoduché ovládanie,
• zobrazenie stavu batérie na displeji,
• včítane držiaku pre prijímač,
• pracovný dosah: až 600 m (v závislosti od laseru),
• trieda ochrany: IP 56,
• napájanie: 9 V batéria,
• prevádzková doba: asi 60 h.

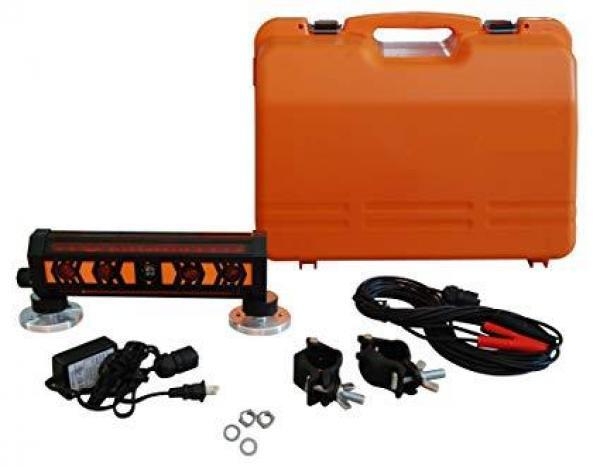

+ GeoFennel FMR 700 - prijímač pre riadenie zemných strojov. Použiteľný k laseru s červeným aj zeleným lúčom!

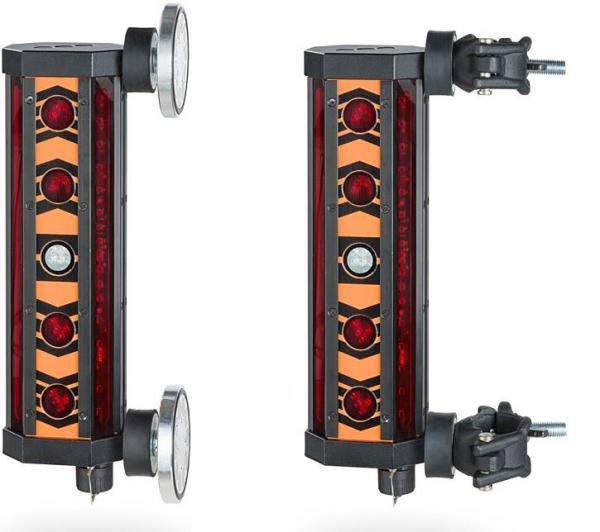

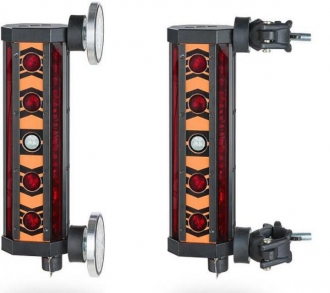

Prijímač má vymeniteľné úchyty M (magnet, na obrázku vľavo) alebo C (klip, na obrázku vpravo) ktorý sa pripevňuje na radlicu zemného stroja. Má 25 cm dlhé okienko pre príjem laserového lúča, ktorý vydáva rotačný laser umiestnený na okraji staveniska. Vďaka tomuto prijímaču možno dodržať požadovanú presnosť pri práci so stavebnými strojmi. Je použiteľný pre permanentnú výškovú kontrolu na stavenisku, pretože prijímač má 360 ° príjem laserového lúča.

Technické parametre:

• uhol príjmu lúča: 360°.
• presnosť jemná: +/- 2 mm až +/- 10 mm,
• presnosť hrubá: +/- 5 mm až +/- 23 mm,
• pracovný dosah: 200 m,
• napájanie / doba prevádzky: 7.2 V NiMH akumulátor / 40 hodín,
• doba nabíjania: 15 hodín,
• pripevnenie k stroju: magnetom alebo klipom (oboje sú súčasťou balenia),
• odolnosť voči vode a prachu: IP 66m
• teplotné pracovné rozpätie: - 20 °C do + 50 °C,
• rozmery: 376 x 180 x 49 mm (prijímač),
• hmotnosť (len prijímač): 3.1 kg.

Technické údaje

• Typ lasera: rotačný
• Samostatný/zostava: zostava
• Použitie lasera: horizontálny, vertikálny, sklonový
• Farba lasera: zelená
• Laserová dióda / trieda lasera: 635 nm / 2
• Samonivelačný: áno
• Rozsah samonivelizácie: ± 5°
• Presnosť lasera vodorovná: ± 1 mm na 10 m
• Presnosť lasera zvislá: ± 1 mm na 10 m
• Nastavenie sklonu v ose X: -10 % až 10 %
• Nastavenie sklonu v ose Y: -10 % až +10 %
• Prijímač (súčasť balenia): áno (mm prijímač)
• Dosah lasera bez prijímača: Ø 50 m
• Dosah lasera s prijímačom: Ø 500 m
• Rýchlosť rotácie ot./min.: 60, 120, 300, 600
• Rozsah skenovania: 0°, 10°, 45°, 90°, 180°
• Odolnosť voči vode a prachu: IP 54
• Diaľkové ovládanie: áno
• Dosah diaľkového ovládania: 60 m
• Funkcia WMS: nie
• Funkcia TILT: áno
• Typ nabíjania: batérie aj akumulátor
• Výdrž akumulátora na 1 nabitie: 20 h
• Pracovný teplotný rozsah: -20°C až + 50 °C
• Hmotnosť: do 3 kg
